Inregistrarea izoclinelor
Izoclinele se inregistreaza in polariscopul cu lumina polarizata plan. Dupa cum s-a aratat, in acest caz, peste campul de izocline se suprapune si campul izocromatelor care creaza unele dificultati in inregistrarea izoclinelor. Cand este necesar sa se determine paramentrul izoclinei (directiile tensiunilor principale), intr-un punct de pe suprafata modelului, se roteste simultan sistemul polarizor-analizor (cu planele perpendiculare), in sensul acelor de ceasornic, sau invers, pana cand prin punctul respectiv este adusa si trece o izoclina. Parametrul acestei izocline se obtine citind unghiul cu care s-au rotit polarizorul si analizorul pe cadranul acestora.

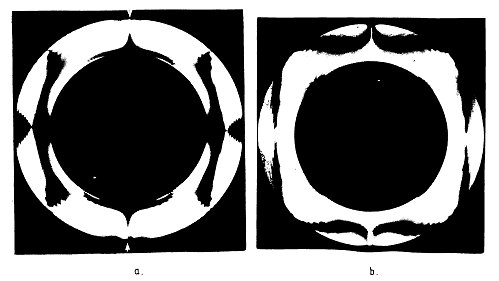

Campul intreg de izocline de pe suprafata modelului se inregistreaza prin fotografiere, rotind simultan sistemul polarizor-analizor din 10o in 10o, sau din 15o in 15o. Modelul fotoelastic se incarca foarte putin, astfel ca traseul izoclinelor sa fie bine evidentiat, iar izocromatele sa fie cat mai sterse. In cazul in care prezenta izocromatelor perturba imaginea campului izoclinelor, se recomanda sa se varieze sarcina in timpul fotografierii. Prin aceasta se obtine o imagine estompata a campului de izocromate suprapusa peste campul izoclinelor. Folosind acest procedeu izoclinele pot fi fotografiate separat pe familii (de 15o, 30o, 45o etc.), iar apoi prin copierea pe o hartie de calc se poate reconstitui imaginea intregului camp. In figura 17, se prezinta izoclinele de zero grade (fig. 18a), respectiv de 45o (fig. 18b), pentru un inel comprimat pe directia diametrului vertical.
Pentru a se obtine o imagine a campului izoclinelor mai putin afectata de prezenta campului de izocromate, se recomanda executarea unui model dintr-un material cu sensibilitate optica redusa (cum este plexiglasul), identic cu modelul fotoelastic. Incarcand acest model in alcelasi mod ca si modelul fotoelastic, dar cu sarcini de intensitate mai redusa, traseul izoclinelor apare bine conturat, in timp ce campul de izocromate este aproape inexistent.
In vederea identificarii cit mai precise a traseului unor familii de izocline (de anumiti parametrii), trebuie sa se tina seama de proprietatile acestora, prezentate mai sus.
