Echilibrarea motoarelor cu ardere interna cu piston
In concluzie, la motoarele in patru timpi cu i cilindri in linie, cu aprinderi uniform repartizate, rezultanta fortelor de inertie ale maselor in miscare de rotatie este nula.
Pentru echilibrarea momentului extern produs de fortele de inertie ale maselor in miscare de rotatie in motoarele cu numar par de cilindri in linie, o metoda simpla este utilizarea unor arbori cu plan central de simetrie (fig. 1.3).
Defazajul intre aprinderi la motorul cu 4 cilindri in linie este:
Δja=720/4 =180 0RA
Unghiul dintre manivelele arborelui cotit la motorul cu 4 cilindri in linie este de 1800, manivelele fiind doua cate doua in faza.

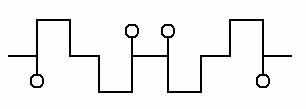

Figura 1.3
Se observa ca in al doilea caz momentul exten este nul.
La un motor in patru timpi cu numar par de cilindri identici in linie, cu aprinderi uniform repartizate, momentul extern adat de fortele de inertie a maselor in miscare de rotatie este nul.
Figura 1.4
