DIODE SEMICONDUCTOARE

In lucrare sunt masurate caracteristicile statice ale unor diode semiconductoare, rezultatele fiind comparate cu relatiile analitice teoretice. Este de asemenea analizata comportarea diodelor in regim dinamic, semnal mic, joasa frecventa.

1.1. OBSERVATII TEORETICE

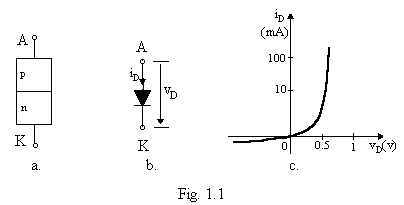

Diodele semiconductoare studiate in aceasta lucrare sunt dispozitive formate dintr-o jonctiune pn. Simbolul electric si marimile electrice asociate sunt prezentate in figura 1.1. Analizand fenomenele fizice care apar intr-o jonctiune pn ideala cand se aplica o tensiune din exterior, se deduce relatia de legatura iD(vD) pentru o dioda semiconductoare:



iD=I0(1.1)

unde I0 este curentul de saturatie al diodei

este un coeficient care ia valori intre 1 si 2.

Polarizarea directa

Pentru vD > 0, dioda este polarizata direct si curentul depinde exponential de tensiune. Astfel pentru vD > (34) , relatia (1.1) devine:

iD = I0 (1.2)

Prin logaritmarea relatiei (1.2) se obtine:

(1.3)

In planul lg relatia (1.3) este reprezentata printr-o dreapta. In urma masuratorilor se confirma acest lucru, insa numai pana la anumite valori ale curentului iD, dupa cum este ilustrat in figura 1.2

Reprezentarea la scara logaritmica a dependentei iD(vD) permite determinarea parametrului I0 prin extrapolare pana la vD = 0, iar prin calcularea contrapantei se obtine valoarea lui

(1.4)

La curenti mari, la bornele diodei apare o tensiune mai mare decat cea rezultata din relatiile (1.2) sau (1.3) datorita rezistentei RS a materialului adiacent jonctiunii.


(1.5)

O metoda simpla de estimare a rezistentei RS, consta din citirea pe zona curba a graficului din figura 1.2 a trei perechi de coordonate ( ID1,VD1), ( ID2,VD2 ) si ( ID3,VD3 ) alese astfel incat sa fie satisfacuta relatia:

(1.6)

si aplicarea formulei:

(1.7)

Din reprezentarea la scara liniara a relatiei (1.1) din figura 1.1 se poate desprinde un model simplu pentru dioda polarizata direct, in cazul in care ea lucreaza intr-o gama relativ restransa de curenti. Astfel dupa cum rezulta din figura 1.3 relatia VD(iD) se poate exprima aproximativ prin expresia liniara:

VD= VP+RDiD pentruVDVP(1.8)

Polarizarea inversa

Pentru VD < 0, dioda este polarizata invers, iar pentru VD < -(34) q din relatia (1.1) rezulta:

iD = - I0 (1.9)

Curentul invers prin dioda poate sa nu depinda de tensiunea inversa aplicata (diode cu germaniu) sau sa creasca odata cu tensiunea (diode cu siliciu). La o anumita valoare a tensiunii inverse aplicate (tensiunea de strapungere) poate apare efectul Zener sau fenomenul de multiplicare in avalansa, care se manifesta printr-o crestere abrupta a curentului - acesta nu mai poate fi limitat decat de circuitul exterior.

Tensiunea de strapungere este dependenta de natura materialului semiconductor din care este construita dioda precum si de concentratia de impuritati, fiind cu atat mai mica cu cat aceasta din urma este mai mare.

Faptul ca in strapungere tensiunea la bornele diodelor este practic constanta, a condus la utilizarea lor ca diode stabilizatoare de tensiune (Zener). Pentru a putea fi insa utilizate in practica, in proiectarea si constructia diodelor stabilizatoare se iau in considerare o serie de aspecte specifice.

In figura 1.4 sunt prezentate simbolul electric si caracteristica iD(VD) a unei diode stabilizatoare de tensiune.

Proprietatile de stabilizare ale unei diode pot fi apreciate prin valoarea rezistentei dinamice RZ, definita ca:

(1.10)

Regimul dinamic, semnal mic, joasa frecventa

In cazul in care tensiunea pe dioda prezinta mici variatii (vd) cu amplitudinea in jurul punctului static de functionare (VD), curentul prin dioda va prezenta de asemenea variatii (id) in jurul valorii statice (ID). Aceasta situatie este ilustrata in figura 1.5.

Daca frecventa este relativ mica si amplitudinea indeplineste conditia de semnal mic ( q = 26mV.) atunci vd este direct proportional cu id

(1.11)

Parametrul Ri se numeste rezistenta interna (sau dinamica) si se poate calcula cu relatia:

(1.12)

daca ID este astfel incat:

1.2. MONTAJUL EXPERIMENTAL - APARATE NECESARE

Montajul experimental este prezentat in figura 1.6. Montajul este echipat cu patru diode:

D1 - dioda cu germaniu,

D2 - dioda cu siliciu, de mica putere,

D3 - dioda stabilizatoare de tensiune,

D4 - dioda cu siliciu, de putere medie.



Rezistentele Rk ( k = 17 ) permit polarizarea diodei la curenti directi intre si 500mA si masurarea acestora.

Rezistentele Rsn ( n = 15 ) permit aplicarea semnalului de la generatorul de audiofrecventa si masurarea valorii efective a curentilor prin dioda.

Aparate necesare:

- sursa dubla de tensiune stabilizata ( 0 - 40V, 1,2A);

- multimetru electronic;

- generator de semnal sinusoidal de joasa frecventa (VERSATESTER).



1.3. DETERMINARI EXPERIMENTALE

Caracteristicile statice. Polarizare directa

1. Se va realiza configuratia din figura 1.7. alegand dioda D, respectiv rezistenta Rk si regland sursa ED conform indicatiilor din tabelul 1.1.

Se masoara de fiecare data VD si se calculeaza curentul ID cu relatia:

(1.13)

Tabelul 1.1

Dioda

k

Rk

ED

( V )

VD

( V )

ID

( mA )

1

15

1

10

2

20

D4

2

11

3

11

4

11

5

11

1

15

D1

1

10

2

20

2

11

3

11

4

11

5

11

6

11

7

11

D2

3

11

4

11

5

11

6

11

7

11

Conectarea rezistentelor de valori mici (R1 si R2 ) se va mentine un timp cat mai scurt pentru a evita incalzirea dispozitivelor.



Polarizarea inversa


2. Se realizeaza configuratia din figura 1.8. Dioda si rezistenta Rk sunt alese conform indicatiilor din tabelul 1.2. Cele doua sectiuni ale sursei se leaga in serie pentru a obtine E D

Fig. 1.8

Se regleaza sursele astfel incat sa se obtina valorile lui VD indicate in tabelul 1.2. Se masoara E D si se calculeaza curentul invers prin dioda, IR, cu relatia



(1.14)


Tabelul 1.2

Diode

k

Rk

(kW

VR = -VD

(V)

E'D

(V)

IR = -ID

(mA)


D1

1


2


5


10


20


40



D2

1


2


5


10


20


40

Dioda stabilizatoare de tensiune

3. Se realizeaza configuratia din figura 1.9. Se alege Rk si se regleaza ED conform indicatiilor din tabelul 1.3.

Se masoara VZ si se calculeaza IZ = -ID cu relatia :

(1.15)


Fig. 1.9

Tabelul 1.3

ED

(V)

k

Rk

(kW

VZ

(V)

IZ

(mA)

20

5

15

10

8

6

4

20

4

18

16

14

12

10

8

6

Rezistenta interna

4. Se realizeaza configuratia din figura 1.10. Se alege Rk, Rsn, D si se regleaza ED conform indicatiilor din tabelul 1.4.



Se masoara VD si se calculeaza ID cu relatia (1.13).

Pentru fiecare situatie se regleaza amplitudinea generatorului astfel incat sa se obtina Vd = 2,5 mV. Se masoara Vs si se calculeaza Ri cu relatia


(1.16)

Tabelul 1.4

Dioda

k

Rk

(kW

n

Rsn

W

ED

(V)

VD

(V)

ID

(mA)

Vs

(mV)

Ri (masurat)

W


D1

3

4

11



4

4

11



5

3

11



6

2

11


D2

3

4

11



4

3

11



5

2

11



6

2

11


1.4. PRELUCRAREA DATELOR EXPERIMENTALE .CONCLUZII

Caracteristicile statice


1. Cu ajutorul datelor din tabelul 1.1 se traseaza pe acelasi grafic, la scara liniara, caracteristicile iD(vD), vD 0 pentru diodele D1 si D4 (iD: 50 mA/cm, vD: 0,1 V/cm).

2. Se determina pentru fiecare dioda (D1, D4) VP si RD , alegand IDM = 200 mA si e = 0,01.

3. Explicati faptul ca la curenti normali de utilizare, tensiunea directa pe diodele cu siliciu este mai mare decat pe diodele cu germaniu.

4. Cu ajutorul datelor din tabelul 1.1 se traseaza pe acelasi grafic lg iD(vD), vD > 0 pentru diodele D1, D2 si D4 (lg iD: 1 cm/decada, vD: 0,1 V/cm).

5. Se determina pentru fiecare dioda I0, γ si RS.

6. Demonstrati obtinerea relatiei (1.7).

7. Cu datele din tabelul 1.2 se traseaza pe acelasi grafic caracteristicile iD(vD), vD < 0 pentru diodele D1 si D2.

8. Explicati de ce curentul de saturatie determinat din reprezentarea la scara logaritmica a caracteristicii directe este mai mic decat curentul invers masurat.


Dioda stabilizatoare de tensiune

9. Cu datele din tabelul 1.3 se traseaza caracteristica iD(vD), vD 0 , pentru dioda D3.

10. Se determina IZmin si RZ.


Rezistenta interna


11. Pentru valorile curentului ID din tabelul 1.4 se calculeaza pentru D1 si D2, valoarea teoretica a rezistentei interne Ri (teoretic) cu relatia (1.12).

12. Se traseaza pe acelasi grafic Ri (masurat)(ID) si Ri (teoretic)(ID) pentru diodele D1 si D2.

13. Explicati eventualele neconcordante intre valorile masurate si cele teoretice.
