BETON ARMAT II

BORDEROU

A.    PIESE SCRISE

I. Predimensionarea elementelor de structura:

a) Predimensionarea placii de beton:

b) Predimensionarea grinzii secundare:

c) Predimensionarea grinzii principale:

d) Predimensionarea stalpilor:

e) Predimensionatea fundatiilor

II. Dimensionarea elementelor din beton:

1. Dimensionarea placii de beton

a) Evaluarea incarcarilor

b) Dimensionarea armaturilor de rezistenta

c) Dimensionarea armaturii in campul 2

d) Dimensionarea armaturii in campul 1

e) Dimensionarea armaturii in reazem B

2. Dimensionarea grinzii secundare

a) Evaluarea incarcarilor:

b) Dimensionarea la moment incovoietor in camp

c) Dimensionare la forte taiatoare

3. Dimensionarea stalpilor cadrului central

a) Armare longitudinala

b) Armare transversala

B. PIESE DESENATE:

1/R - ARMARE PLACA

2/R - ARMARE PLACA (SECTIUNEA 1-1)

3/R - ARMARE GRINDA SECUNDARA

4/R ARMARE STALP MARGINAL SI CENTRAL

TIP 1 b=1 m

H=4m

L=9m

T=9m

Pⁿ=8 kN/mm²

Bc15                R_c=9,50N/mm²

R_t=0,80N/mm²

PC52 R_a=300N/mm²

aleg 4 deschideri=> l=3m

I. Predimensionarea elementelor de structura:

a) Predimensionarea placii de beton:

Conditia de rigiditate: armare pe o singura directie

Conditia tehnologica:

Conditia de rezistenta:

b) Predimensionarea grinzii secundare (sau nervurii):

Conditia de rigiditate:

Conditia tehnologica: b_n =300mm

pt

pt

Conditia de rezistenta:

Verificarea sectiunii

c) Predimensionarea grinzii principale:

Conditia de rigiditate:

Conditia tehnologica:

Conditia de rezistenta:

Verificarea sectiunii

d) Predimensionarea stalpilor:

- Conditii tehnologice

Aleg

- Conditia de flexibilitate:

- Conditia de rezistenta:

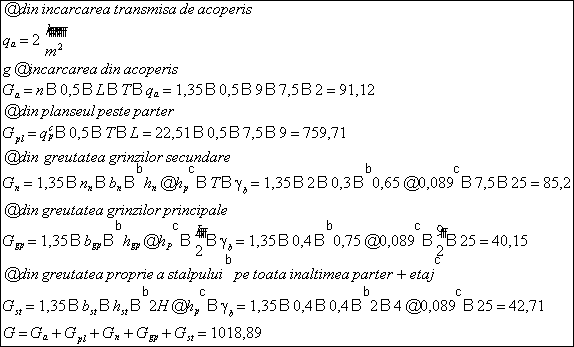

Evaluarea incarcarii aferente stalpului marginali:

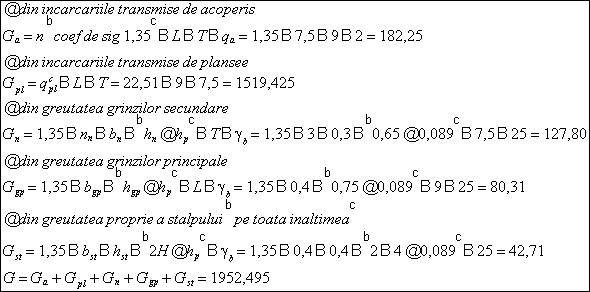

Evaluarea incarcarii aferente salpilor centrali:

coeficient a conditiilor de lucru

- stalpi marginali:

- stalpi centrali:

e) Predimensionarea fundatiilor

- Conditii constructive:

- Fundatia stalpului marginal:

- Fundatia stalpului central:

II Dimensionarea elementelor de armatura:

1. Dimensionarea placii de beton

a)Evaluarea incarcarilor:

Calculul static:

- In prima deschidere:

- Pe primul reazem intermediar:

- Pe celelalte deschideri si pe celelalte reazeme intermediare:

b) Dimensionarea armaturilor de rezistenta

- Dimensionarea momentului incovoietor

1.Dimensionarea armaturii in campul 2

- Determinarea momentului redus:

- Determinarea procentului de armare

- Determinarea cantitatii necesare de armatura:

Se va prelungi peste reazem ½ Aef minim 3 bare/m

2. Dimensionarea armaturii in campul 1

- Determinarea momentului redus:

- Determinarea procentului de armare

- Determinarea cantitatii necesare de armatura:

A_existent= 2.165 cm²

A_nec=A_a-A_existent =6.63-2.165=4.34

Aleg

3. Dimensionarea armaturii in reazemul B

- Determinarea momentului redus:

- Determinarea procentului de armare

- Determinarea cantitatii necesare de armatura:

A_nec=A_a-A_existent=2.675 cm²

Aleg

-Verificare la forta taietoare

2. Dimensionarea grinzii secundare

a) Evaluarea incarcarilor:

Momente pozitive:

Momente negative:

Forte taiatoare maxime:



b) Dimensionarea armaturilor de rezistenta:

I.Dimensionarea la moment incovoietor:

Campul 1:

- Se calculeaza momentul capabil al placii de beton armat:

*

*vom dimensiona ca pentru o sectiune Tsimplu armata

- Determinarea momentului redus:

Aleg 3Ø20 - 9.42 jos, 2Ø18 sus - 5.08

Campul 2:

M - Se calculeaza momentul capabil al placii de beton armat:

*

I.Pentru M⁺

* vom dimensiona ca pentru o sectiune Tsimplu armata

- Determinarea momentului redus:

Aleg 3Ø18,1Ø20 din care 3Ø18 jos-9.42, 1Ø20 sus

2.540

II.Pentru M^-

*

* vom dimensiona ca pentru o sectiune dreptunghiulara simplu armata

- Determinarea momentului redus:

aleg 2 Ø18

Campul 3:



- Se calculeaza momentul capabil al placii de beton armat:

*

I.Pentru M⁺

* vom dimensiona ca pentru o sectiune Tsimplu armata

- Determinarea momentului redus:

Aleg 3Ø18 cu 7.62, 1Ø20 cu 3.14

II.Pentru M^-

*

* vom dimensiona ca pentru o sectiune dreptunghiulara simplu armata

- Determinarea momentului redus:

Aleg 1Ø18 ,

Reazemul B

aleg 1Ø12

Reazem C

aleg 4Ø20 cu 12.56

3Ø22 cu 11.40

II.Dimensionare la forta taietoare:

In Reazemul A

unde:

Deoarece calculul armaturilor transversale nu este necesar, deoarece toate eforturile unitare principale de intindere sunt preluat de beton, iar etrierii si armaturile inclinate se dispun constructiv.

In Reazemul B

Forta taietoare este :

Se determina:

- nivelul de solicitare la forta taietoare:

unde:

Deoarece calculul armaturilor transversale nu este necesar, deoarece toate eforturile unitare principale de intindere sunt preluat de beton, iar etrierii si armaturile inclinate se dispun constructiv.

In Reazemul C

Forta taietoare este :

Se determina:

- nivelul de solicitare la forta taietoare:

unde:

Deoarece calculul armaturilor transversale nu este necesar, deoarece toate eforturile unitare principale de intindere sunt preluat de beton, iar etrierii si armaturile inclinate se dispun constructiv.

3. Dimensionarea stalpilor cadrului central

a)     ARMAREA LONGITUDINALA

Stalp marginal:

=0.6 pentru BC25,OB37

- sectiunea minima de armatura este:

Stalp central:

=0.6 pentru BC25,OB37

- sectiunea minima de armatura este:

b) ARMAREA TRANSVERSALA

Stalp marginal:

ca nu este necesar un calcul al etrierilor aceștia dispunandu-se constructiv , Qe=8 mm

Distanta dintre etrieri:

Unde d este diametrul minim al barelor longitudinale

Stalp central:

rezulta ca nu este necesar un calcul al etrierilor acestia se pun constructiv d=

Distanta dintre etrieri:
