Proiectarea instalatiilor electrice interioare

MEMORIU TEHNIC

Instalatii electrice

PREZENTAREA LUCRARILOR

1.Date de recunoastere:

Denumirea lucrarii:

INSTALATII ELECTRICE INTERIOA 929y2417j RE

Denumire obiect

LOCUINTE INDIVIDUALE

2.Destinatia lucrarii

Prezenta documentatie trateaza lucrarile de proiectare instalatii electrice interiaore pentru apartament 3 camere, stabilind si oferind solutii tehnice pentru realizarea acestora.

Constructia imobilului are aria utila de 134.50 m², iar aria desfasurata este de 171,8 m²

Imobilul are urmatoarele caracteristici constructive:

hol, (19,5 m²)

camera de zi, (42 m²)

2 dormitoare, (2 x 20 m² )

bucatarie, (10 m²)

baie, (12 m²)

camara; (11 m²)

La alegerea solutiilor s-au avut in vedere urmatoarele:

   Caracteristicile constructive ale cladirii;

   Destinatia constructiei;

   Standardele in vigoare.

3.Descrierea solutiei

3.1 Date generale

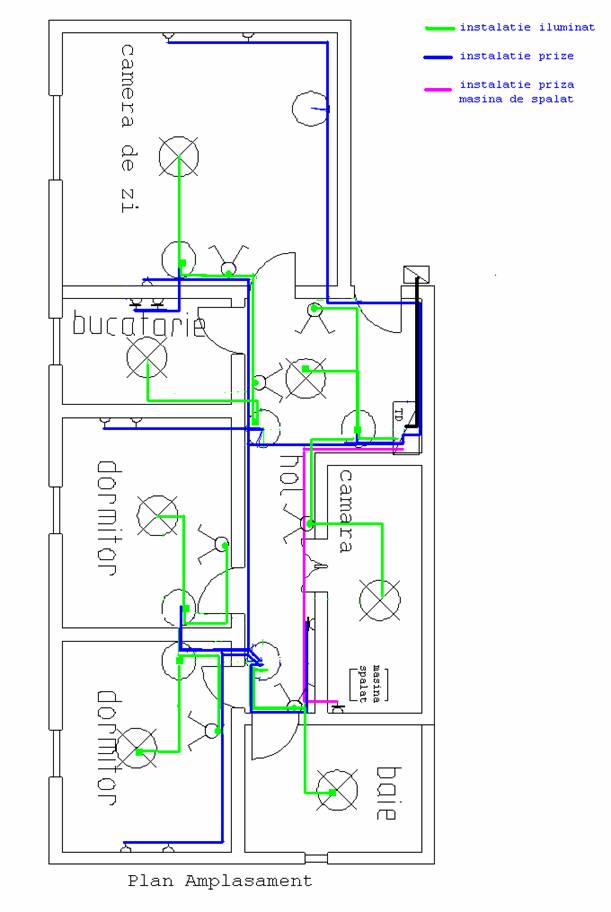

Instalatiile electrice prevazute sunt urmatoarele:

   Instalatia de iluminat;

   Instalatia de prize 220 V;

   Instalatia de curenti slabi (telefoane);



Dotarea apartamentelor s-a facut astfel:

   Carlige de plafon in camera de zi si dormitoare;

   Corpuri de iluminat in spatiile comune (bucatarie, holuri, bai);

   Prize duble (in camera de zi si dormitoare [ h=30cm ]);

   Prize cu contact de protectie (bucatarie, bai, holuri [ h=150cm ]).

3.2 Caracteristici electrice ale obiectivului

   Circuite prize:  6 kW;

   Circuit iluminat             2 kW;

   Circiut priza masina de spalat    2 kW.

3.3 Descrierea instalatiilor

Legatura electrica intre firida de bransament si tabloul electric general se va realiza cu coloana tip CYY 3 x 6 mm², in tub de protectie din PVC, in montaj ingropat.

Iluminatul artificial al incaperilor se va realiza cu corpuri de iluminat cu lampi cu incandescenta si cu lampi florescente tip FIA in bucatarie, respectiv, Ab140 in bai.

S-au utilizat corpuri de iluminat care sa asigure confortul vizual corespunzator la un consum minim de energie electrica. Comanda iluminatului se va realiza prin intrerupatoare si comutatoare montate ingropat.

Circuitele electrice de iluminat se vor executa cu conductoare de cupru protejate in tuburi IP, PVC, montate in tencuiala si in sapa de egalizare sub pardoseala.

Nivelel de iluminare adoptate sunt in functie de destinatia incaperilor si sunt cele prevazute in " Normativul republican pentru folosirea rationala a energiei electrice la iluminatul artificial si in utilizari casnice " PE 136/88.

Priza de pamant fiind comuna este proiectata pentru o rezistenta de sub 1Ω.

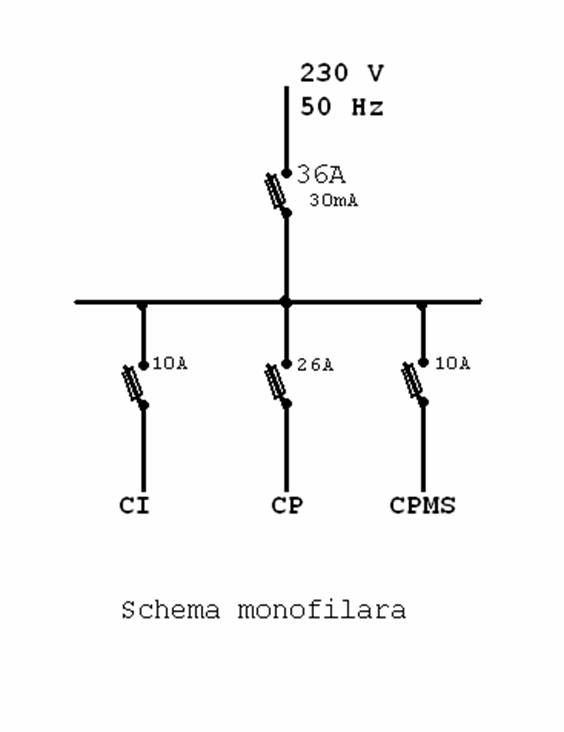

Tabloul electric este de tip cofret modular pentru montaj ingropa cu usa transparenta, echipat cu intrerupatoare automate. Pe circuitul de intrare se monteaza un intrerupator general cu protectie diferentiala tip ID/RCCB16A cu sensibilitate de 30mA.

Alegerea caracteristicilor materialelor, aparatelor si echipamentelor electrice s-a facut tinand cont de:

   categoria sau categoriile in care se incadreaza incaperea,spatiul sau zona respectiva din punct de vedere al pericolului de incendiu si din punct de vedere al pericolului de electrocutare;

   caracterul specific al instalatiei electrice respective , cu respectarea prescriptiilor tehnice si normativelor in vigoare, enumerate la pct.10.,si a cerintelor bemeficiarului.

3.4 Protectia instalatiilor electrice

Protectia circuitelor electrice impotriva supracurentilor si scurtcircuitelor

se va realiza prin utilizarea unor sigurante si intrerupatoare automate corespunzatoare.

Masuri de protectie impotriva tensiunilor de atingere si de pas vor fi in conformitate cu normativele si standardele in vigoare.

Pentru instalatia electrica propusa in cadrul acestei documentatii se va realiza protectia prin legare la nul-ca mijlic de baza, cu respectarea STAS 6616/83.

Ca mijloc suplimentar se utilizeaza legarea la pamant.

4.Instructiuni de executie si exploatare

Toate lucrarile de instalatii interioare aferente constructiilor vor corespunde din punct de vedere a calitatii exigentelor Legii 10/1999 privind calitatea in constructii.

Se vor folosi numai materiale, aparate si echipamente corespunzatoare standardelor in vigoare indiferent de provenienta lor.

Tuburile de protectie se monteaza ingropat in sapa, tencuiala sau planseu, capetele acestora fiind prevazute cu dopuri de protectie pentru a preintampina obturarea acestora cu beton sau mortar.

Legaturile conductorilor vor fi realizate numai in doze, prin cositorire si izolare corespunzatoare.

Se vor folosi numai materiale, aparate si echipamente corespunzatoare standardelor in vigoare indiferent de provenienta lor.

Pentru materialele importate se vor verifica agrementarile pentru piata romaneasa.

Instalatiile electrice vor fi realizate din conductoare din cupru, tip FY cu sectiunea de 1,5 si 2,5 mm² pentru iluminat, respectiv 2,5 si 4 mm² pentru prize.

Toate lucrarile vor fi executate de pesonal calificat si autorizat de catre RENEL.

Lucrarile executate necesita o protectie deosebita, ele fiind realizate in solutie definitiva, conform normativelor in vigoare.

In santier materialele vor fi depozitate corespunzator. Responsabilitatea protejarii lucrarilor executate si depozitarii materialelor pe santier pana la punerea in functiune a obiectivului revine executantului.

Dupa efectuarea probelor de functionare, intregul ansablu va fi predat beneficiarului pe baza de proces verbal de receptie.
