Releul
Releul este un dispozitiv electromecanic care transforma un semnal electric intr-o miscare mecanica. El este alcatuit dintr-o bobina din conductori izolati infasurati pe un nucleu metalic si o armatura metalica cu unul sau mai multe contacte. In momentul in care o tensiune de alimentare este aplicata la bornele unei bobina, curentul circula si va fi produs un camp magnetic care misca armatura pentru a inchide un set de contacte si/sau pentru a deschide un alt set. Cand alimentarea este dezactivata din releu, cade fluxul magnetic din bobina si se produce o tensiune inalta in directia opusa. Aceasta tensiune poate strica tranzistorul de comanda si de aceea este conectata o dioda cu polarizare inversa de-a lungul bobinei pentru a scurtcircuita varfurile de tensiune in momentul in care apar.
Conectarea unui releu la microcontroler prin intermediul unui tranzistor
Multe microcontrolere nu pot comanda un releu direct si de aceea un tranzistor de comanda este necesar. Un HIGH pe baza tranzistorului activeaza tranzistorul si acesta la randul lui activeaza releul. Releul poate fi conectat la orice dispozitiv electric prin intermediul contactelor. Rezistenta de 10K din baza tranzistorului limiteaza curentul dinspre microcontroler la o valoare solicitata de tranzistor. Rezistenta de 10K dinspre baza si bara negativa previne ca tensiunile de zgomot aplicate in baza tranzistorului sa activeze releul. De aceea numai un semnal clar de la microcontroler va activa releul.
Connecting the optocoupler and relay to a microcontroller

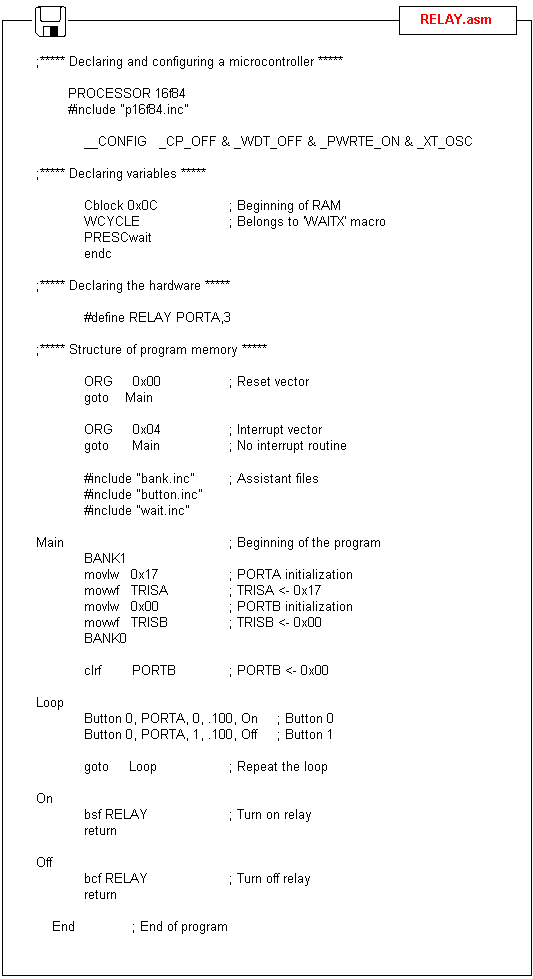

Un releu poate fi de altfel activat prin intermediul unui optocuplor care in acelsi timp amplifica curentul provenit de la iesirea microcontrolerului si ofera un grad inalt de izolare. Optocuploarele HIGH CURRENT deobicei contin un tranzistor cu o iesire "Darlington" pentru a oferi curent mare de iesire. Conectarea prin intermediul unui optocuplor este recomandata in mod special pentru aplicatiile microcontroler unde motoarele sunt activate si zgomotulele de comutatie provenite de la motor pot ajunge in microcontroler prin intermediul liniilor de alimentare. Optocuplorul comanda un releu iar releul activeaza motorul. Figura de mai jos arata programul necesar pentru activarea releului si include cateva din macrourile deja discutate.
